الجهد*
يتم حساب الشحن عند الخروج
.هذا الرابط TC06 اختار ووضع سعر آلة وحدة 14000 $ (لا يشمل الشحن)
سيتم شحنها عن طريق البحرالإيجار الاتصال بنا لمزيد من تفاصيل الشحن، بريدنا الإلكتروني: sales@charmhigh-tech.com
هذه الآلة صغيرة ورائعة و قوية بشكل لا يصدق
التصميم الضيقتحديد دقة عالية TC06 وحدة SMT اختيار ووضع آلة6 رؤوس 50 أجهزة تغذية، دعم 01005CPK> 1.0

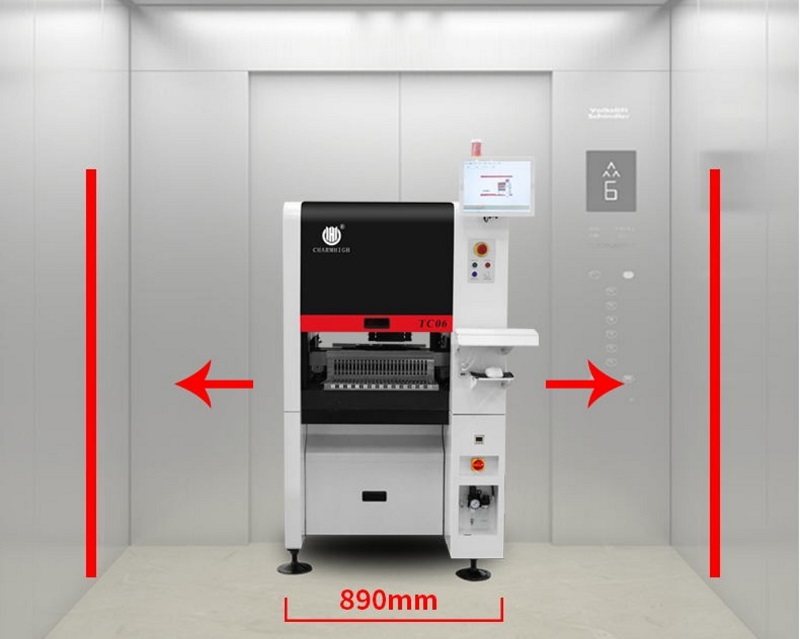

عرض 89 سم، مناسبة لمعظم أبواب المكاتب والمصاعد!
معايير Charmhigh TC06:
| الأبعاد | 890mm ((L) x1450mm ((W) x1500mm ((H) |
| الوزن | 900 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 |
| سرعة التثبيت | 27800س / ساعة (المثلى) |
| الدقة المتزايدة | ± 0.04mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | مستدرج المقاوم المكثف، ثنائي الألومنيوم الأسطواني مكثف، SOT، SOP، QFP، QFN، BGA، الخ |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x300mm ((W) |
| نقل الـ PCB | جهاز نقل تلقائي من ثلاثة قطاعات ، جهاز دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بواسطةالمحركات الخدمية من باناسونيك |
| نظام النقل | مسامير الترس + أدلة خطية |
| نظام التغذية | 50 NXT 8mm طعام عادي أكوام (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات: 16mmx16mm) كاميرا IC x 1 (حجم المكونات المطبق: 36mmx36mm) علامة الكاميرا x 2 |
تشارم هاي TC06:
1رقم الطراز: TC06
2العلامة التجارية:
3التكوين الرئيسي:التسليم التلقائي الكامل في الصف + تسليم بطاقات PCB تلقائي + 6 رؤوس 50 طعام + (xy) ± 0.04mm CPK> 1.0 + محور X&Y مدفوع بمحرك خدمة Panasonic + مبدل فوهة تلقائي + 9 كاميرات + خرطوشة الأرض & أدلة خطية +التعويض الحراري + السرعة المثلى: 27800CPH
4. المغذية: Fuji Electric المغذية (تشتري بشكل منفصل)
5مساحة PCB:350mm ((L) * 300mm ((W)
6. يأتي مع الكمبيوتر والمفاتيح والفأرة مع نظام ويندوز
7المكون: 01005/ 0201/ 0402 / 0603-5050/ الديود/ الثلاثي/ SOP/ QFP/ QFN/ BGA/ LED...
8البعد: 890 (L) * 1450 (W) * 1500 (H) مم، AC220V (50hz ، مرحلة واحدة)
9وقت التنفيذ: 5-7 أيام عمل
10التسليم: عن طريق البحر / التقاط من مصنعنا مباشرة / إرسالها إلى مستودع الصين
11طريقة الدفع: التحويلات النقدية (T/T)
12التعبئة: علبة من الخشب المزدوج
مزايا TC06:
- دعم CPK هو مفتاح مهم لاختيار آلة الاختيار والوضع ، مما يجعل عملية إنتاج SMT أكثر استقراراً.
-ANC: تغيير الفوهة التلقائي ، يمكن تخصيص الفوهات تلقائيًا وفقًا للمكونات ، مما يجعل إنتاج SMT أكثر ذكاءً وكفاءة.
-رأس تركيب عالمي عالي الدقة: يمكن لآلة واحدة تلبية احتياجات تركيب مختلف المكونات مع استقرار عال
بنية قاعدة حديدية صب، آلة الاختيار والوضع تعمل بسلاسة بسرعة عالية، أفضل من الرخام.
- محور X&Y مدفوع بواسطة محرك Panasonic يضمن الاستقرار على المدى الطويل ودقة الآلة.
حلول نقاط الألم المحددة للآلات: "تغيير الفوهات يدفع فريقي إلى الجنون"
تغير الفوهة التلقائي يتعامل مع 6 أنواع في 30 ثانية.
حلول نقاط الألم الخاصة بالجهاز:
"الحرارة الصيفية تدمر دقة الموقع"
التعويض الحراري الذكي يحتفظ بـ 0.01 ملم طوال اليوم
حلول نقاط الألم الخاصة بالجهاز:
"مواءمة المغذيات تستهلك وقت الإنتاج"
ليزر التمرين التلقائي تعيين 50 طعام في 5 دقائق.
حلول نقاط الألم الخاصة بالجهاز:
"بينما يرتجف الآخرون، نحن نبقى ثابتين: استقرار محرك مزدوج لتحقيق وضع عالي السرعة".
أخيراً آلة لا تهتز من رقائق صغيرة عند طلبات متسرعة
حلول نقاط الألم الخاصة بالجهاز:"إعداد مكون جديد يستغرق ساعات"
مكتبة مُحمّلة مسبقاً للمكونات الشائعة سحب وإسقاط للبدء.
حلول نقاط الألم الخاصة بالجهاز:توقف الآلة يقتل مواعيدنا النهائية"
يعمل TC06 مثل ثلاث آلات معتمدة على مدار الساعة
حلول نقاط الألم الخاصة بالجهاز:"تدريب المشغلين الجدد يستغرق أشهر"
واجهة بسيطة يمكن لأي شخص تشغيلها في ساعة واحدة
عينات التثبيت:
شراء منفصل:
1. NXT المغذية الكهربائية
2. NXT تغذية الاهتزاز
3علبة IC
4رفوف العجلات الأمامية والخلفية
5عربة التغذية NXT
مصنع تشارم هاي لدينا حصل على IOS9001، يرجى شراء معدات من مصنع ممتاز.
معايير Charmhigh TC06:
| الأبعاد | 890mm ((L) x1450mm ((W) x1500mm ((H) |
| الوزن | 900 كجم |
| إمدادات الطاقة | AC220V (50Hz، مرحلة واحدة) ، 3kW |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ مدمجة |
| كمية رأس التركيب | 6 |
| سرعة التثبيت | 27800س / ساعة (المثلى) |
| الدقة المتزايدة | ± 0.04mm CPK≥1.0 |
| ارتفاع المكون | ≤ 12 ملم |
| نوع المكون | مستدرج المقاوم المكثف، ثنائي الألومنيوم الأسطواني مكثف، SOT، SOP، QFP، QFN، BGA، الخ |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x300mm ((W) |
| نقل الـ PCB | جهاز نقل تلقائي من ثلاثة قطاعات ، جهاز دعم PCB |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات الثقوب 19) |
| نظام التحكم | كمبيوتر صناعي مدمج (نظام ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بواسطةالمحركات الخدمية من باناسونيك |
| نظام النقل | مسامير الترس + أدلة خطية |
| نظام التغذية | 50 NXT 8mm طعام عادي أكوام (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا الطيران × 6 (حجم المكونات: 16mmx16mm) كاميرا IC x 1 (حجم المكونات المطبق: 36mmx36mm) علامة الكاميرا x 2 |
خدمة الحزمة القياسية:
حزمة P & P لدينا هي حزمة الخشب الصادرة القياسية لتجنب الأضرار أثناء النقل.
خدمة النقل:
1يتم شحنها بواسطة TNT/ DHL/ FedEx Express من باب إلى باب.
بالنسبة للحزمة أقل من 200 كجم ، يمكنك استخدام TNT ، DHL ، Fedex أو شركة أخرى سريعة ، انها خدمة الباب إلى الباب ، وعادة ما يستغرق 5-8 أيام التسليم. يرجى ملاحظة رسوم الاستيراد ،الضرائب والرسوم غير مدرجة في سعر البند أو رسوم الشحنهذه الرسوم هي مسؤولية المشتري.
2الشحن عن طريق الجو / البحر.
بالنسبة للكميات الكبيرة، فوق 500 كجم، يمكنك استخدام الشحن الجوي أو البحري.
الـ FCA:سنقوم بشحن البضائع إلى المستودع في الصين طلب من قبل المشتري، وسوف تساعد شركة الطيران في ترتيب رحلة دولية لشحن البضائع مكانك. رسوم الشحن الجوي هي مسؤولية المشتري.
CIF: يعني إرسال البضائع إلى أقرب ميناء للبائعين عن طريق الشحن البحري، حوالي 18 ~ 40 يوماً وقت الشحن، ليس لديها معلومات تتبع، يجب على المشتري القيام بالتخليص الجمركي محلياً ودفع الضريبة الجمركية،يمكنك استخدام وكيل للقيام بكل الأشياء المحلية وتسليم البضائع إلى منزلك.
FOB: هذا يعني أنه يمكنك ترتيب شركة الشحن، ونحن سوف شحن البضائع إلى الميناء البحري في الصين وفقا لإشعار الخاص بك، ونحن سوف نفعل كل الأشياء المحلية في الصين. بعد البضائع مغادرة ميناء الصين,الرسوم الأخرى هي مسؤولية المشتري.
3-شحن إلى روسيا.
سنرسل البضائع بالطائرة، المشتري لا يحتاج لدفع أي ضرائب، أولا سنرسل البضائع إلى موسكو، الشاحن سيقوم بكل عمليات التخليص الجمركي، الشاحن سيدفع الضرائب مقدما.بعد وصول البضائع إلى موسكو، روسيا المحلية السريعة تسليم البضائع إلى مكانك. حتى المشتري لا داعي للقلق حول مشكلة الضرائب.
وقت الشحن حوالي 18 ~ 35 أيام عمل! لديه رقم تتبع تفصيلي ومعلومات تتبع.
موقع تتبع: https://www.17track.net/ru
4-التقاط من مصنعنا مباشرة.
يمكنك استخدام وكيل الشحن الخاص بك أو حساب DHL / TNT / Fedex الخاص بك يمكنك ترتيبها لالتقاطها من مصنعنا مباشرة
أو إذا كان لديك أي شركة شحن في الصين، يمكننا شحن البضائع إلى شركتك مباشرة. سنرسل لك جميع تفاصيل التعبئة مقدما.
