الجهد*
النوع*
يتم حساب الشحن عند الخروج
هذا الرابط هو سعر الوحدة لـ CHM-551 لا يشمل الشحنسعر EXW: CHM-551: 7800 دولار
الرجاء الاتصال بنا عن طريق البريد الإلكتروني للتفاصيل الشحن، بريدنا الإلكتروني: sales@charmhigh-tech.com
تم تحديث النموذج العبقري الصغيرCHM-551آلة "SMD pick and place"دقة عاليةالمسمار الكرويناقل أوتوماتيكي للوحات الورقية، 50 المغذيات 4 رؤوس SMT اختيار وموقع الروبوت
CHM-551 SMT اختيار ووضع آلة (معتغيير الفوهة التلقائي) للإنتاج بالفئة SMT.0201مدعومةدعم اختبار CPKحل اقتصادي لتجميع SMT.
نموذج محدّث من (شارم هاي) ، دقة عالية، تكوين عاليتوفير مساحة، جيدة جداً لإنتاج دفعات صغيرة مع استقرار عال.
مقدمة:

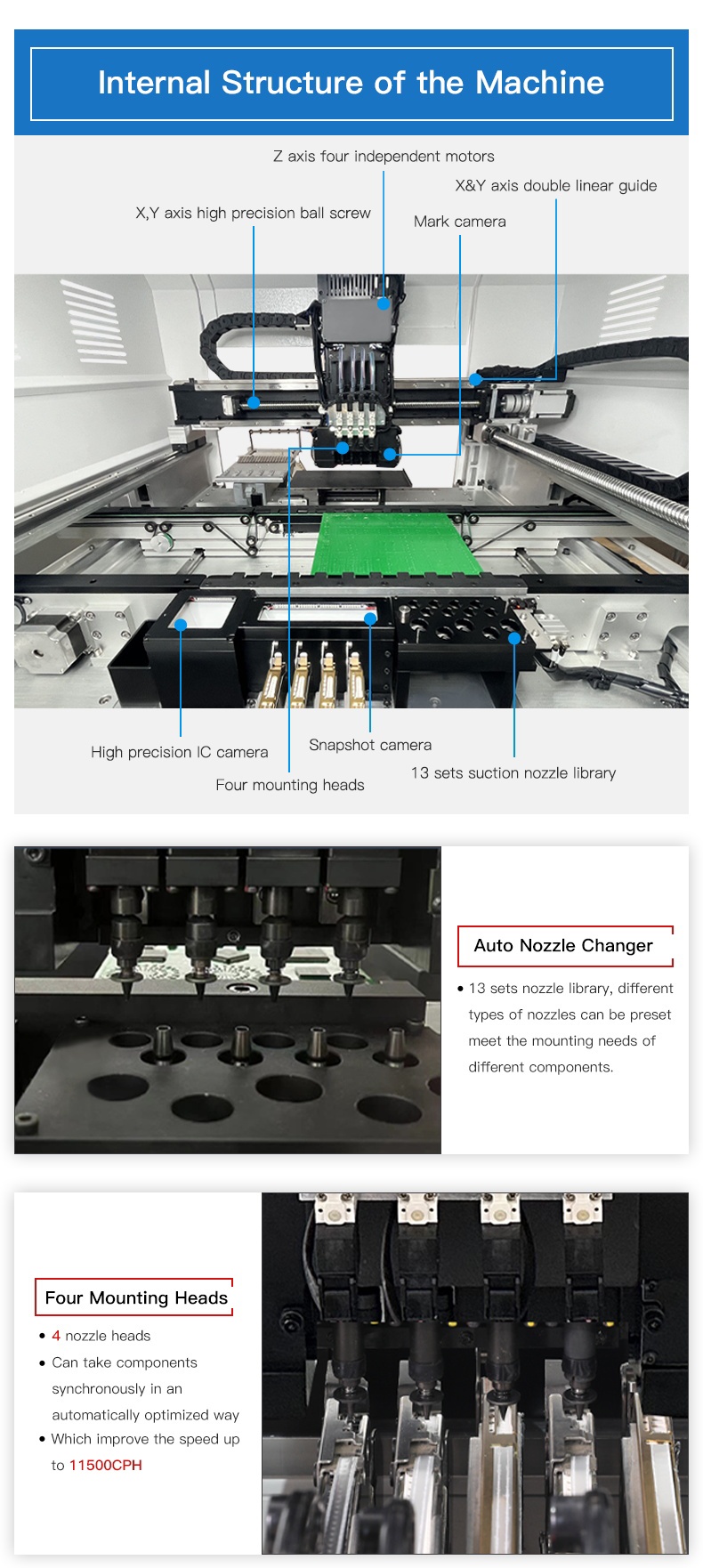

CHM-551 هي أربعة رؤوس عالية السرعة عالية الدقة عامة الغرض أوتوماتيكي SMT الاختيار ووضع آلة مع آلية تكوين متطورة وأداء ممتاز، وسعرها بأسعار معقولة.يستخدم لتحقيق البحث والتطوير والإنتاج SMT الصغيرة والمتوسطة الحجم، ويمكن أن تسترد بسرعة تكلفة الاستثمار.
خصائص الجهاز
1دعم اختبار CPK
2. تغيير الفوهة التلقائي (13 مجموعة مكتبة الفوهة)
3التعويض الحراري
4نقل آلي
5السرعة المثلى:11500CPH IPC9850:8850CPH
6. ....
لمزيد من ميزات الجهاز، يرجى استشارة مدير الحساب لدينا عن طريق البريد الإلكتروني: kimi@charmhigh-tech.com
| مواصفات CHM-551 | |
| الأبعاد | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| الوزن | 310 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى)IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.05mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق:36ملم × 36ملم); علامة كاميراكس2 |
أبرز:
1. التغيير المفجعة التلقائية، أنت لا تحتاج إلى تغيير الفوهة يدويا، مريحة جدا!
2نظام كاميرات رؤية قوية، كاميرات محدثة بدقة أعلى، IC placecd أكثر دقة، ومكونات أقل 0201.
3. مع ناقل أوتوماتيكي للوحات الورقية، بنيت خط إنتاج SMT صغير، حر يديك!
4. التكوين العالي مع البرمجيات الذكية، عمر أطول، تشارم هاي توفر جزء ميكانيكي أقوى.
العمل مع موجهات ياماها العالمية القياسية ((شتري بشكل منفصل):
الخيار:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm المغذية الكهربائية
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm طعام هوائي
3. طعام الاهتزاز
| البند | كمية | البند | كمية |
| آلة التقط والوضع | 1 | الزنجبيل | 1 |
| فوهات | 8 | المفتاح الداخلي للهكساجون | 1 |
| صندوق الأدوات | 1 | زيت التشحيم | 1 |
| بطاقة الضمان | 1 | مرشح | 4 |
| دليل المستخدم | 1 | وصلة سريعة | 1 |
| تقرير الاختبار | 1 | لوحة الماوس | 1 |
| فرشاة | 1 | كابل الطاقة | 1 |
الرجاء ملاحظة:
آلة CHM-551 SMT لا تحتاج إلا إلى توصيل مصدر الهواء الخارجي الذي يتم إعداده بنفسك ، ويجب شراء أجهزة تغذية ياماها بشكل منفصل.لقد اجتاز الجهاز مراقبة الجودة قبل ان يخرج.نحن نقدم خدمة بعد البيع في الوقت المناسب، كل آلة 100٪ اختبرت جيدا قبل الشحن. يرجى شرائها بثقة.استمتع مع اختيارك ووضع آلة!الخدمة والضمان:الجهاز الكامل لديه فترة ضمان مدتها سنة واحدة من وقت الشراء وخدمة مدى الحياة. نحن نقدم دائما قطع غيار للآلات، مصنع موثوقة التوريد المباشر.نحن نقدم خدمة الاستجابة والإجابة عبر الإنترنت ودعم حل المشاكل والإرشاد الفنيتوفير خدمة فردية بعد البيع كل آلة تم اختبارها بنسبة 100% قبل الشحنالدعم الفني والاتصال:كيمي ليو تشارم هاي تكنولوجيا المحدودةMob/ WhatsApp: 0086 135 106 75756Skype: kimiliu89E-mail: kimi@charmhigh-tech.comتيم لي تشارم هاي تكنولوجيا المحدودةMob/ WhatsApp: 0086 186 734 21112Skype:18673421112البريد الإلكتروني: tim@charmhigh-tech.comمرحباً بمتابعتنا علىيوتيوب: www.youtube.com/kimiLiuCharmhighإذا كنت ترغب في رؤية المزيد من المعلومات ومقاطع الفيديو، يرجى الاتصال بنا عن طريق البريد الإلكتروني.سنرد في أقرب وقت ممكن.(تشارم هاي) ، مزود من المصنع، تسليم سريع. (تشارم هاي) ، العلامة التجارية الكبرى لـ (شينسي).
| مواصفات CHM-551 | |
| الأبعاد | 980mm(L) x1050mm(W) x 880mm(H) |
| الوزن | 190 كجم |
| إمدادات الطاقة | AC220V (50Hz،مرحلة واحدة) 1.5kw |
| إمدادات الهواء | 0.5MPa ~ 0.7MPa |
| توليد الفراغ | مضخة فراغ |
| كمية رأس التركيب | 4 رؤوس |
| سرعة التثبيت | 11500CPH (المثلى) IPC9850: 8850cph |
| الدقة المتزايدة | (XY) ± 0.06mm؛ CPK≥1.0 |
| ارتفاع المكون | 12ملم |
| نوع المكون | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA، الخ (المقاوم/المكثف/الديود/الثلاثي/LED/IC، الخ) |
| سمك الـ PCB | 0.6mm~3.5mm |
| حجم الـ PCB | 350mm ((L) x270mm ((W) (المعيار) ؛ 600mm ((L) x350mm ((W) (اختياري) |
| تغيير الفوهة | تغيير الفوهة التلقائي (مكتبة الفوهة ذات 13 فتحة) |
| نظام التحكم | كمبيوتر صناعي مدمج (ويندوز) مجهزة بشاشة لوحة مفاتيح وماوس |
| نظام القيادة | محور X&Y مدفوع بمحركات الخدمة اعتماد تسريع وتباطؤ مرن على المنحنى S |
| نظام النقل | المسمار الكروي + الدليل الخطي |
| نظام التغذية | 50 ياماها 8 ملم القياسية الروائية / الكهربائية طعام كومة (مناسبة أيضاً لصندوق IC ومغذية العصا) |
| نظام الرؤية | كاميرا تصوير فورية x4 (حجم المكونات: 14mm × 14mm) ؛ IC camerax1 (حجم المكونات المطبق:25ملم × 25ملم); علامة كاميراكس2 |
خدمة الحزمة القياسية:
حزمة P & P لدينا هي حزمة الخشب الصادرة القياسية لتجنب الأضرار أثناء النقل.
خدمة النقل:
1يتم شحنها بواسطة TNT/ DHL/ FeDex Express من باب إلى باب
بالنسبة للحزمة أقل من 200 كجم ، يمكنك استخدام TNT ، DHL ، Fedex أو شركة أخرى سريعة ، انها خدمة الباب إلى الباب ، وعادة ما يستغرق 5-8 أيام التسليم. يرجى ملاحظة رسوم الاستيراد ،الضرائب والرسوم غير مدرجة في سعر البند أو رسوم الشحنهذه الرسوم هي مسؤولية المشتري.
2الشحن عن طريق الجو / البحر.
بالنسبة للكميات الكبيرة، فوق 500 كجم، يمكنك استخدام الشحن الجوي أو البحري.
الـ FCA:سنقوم بشحن البضائع إلى المستودع في الصين طلب من قبل المشتري، وسوف تساعد شركة الطيران في ترتيب رحلة دولية لشحن البضائع مكانك. رسوم الشحن الجوي هي مسؤولية المشتري.
CIF: يعني إرسال البضائع إلى أقرب ميناء للبائعين عن طريق الشحن البحري، حوالي 18 ~ 40 يوماً وقت الشحن، ليس لديها معلومات تتبع، يجب على المشتري القيام بالتخليص الجمركي محلياً ودفع الضريبة الجمركية،يمكنك استخدام وكيل للقيام بكل الأشياء المحلية وتسليم البضائع إلى منزلك.
FOB: هذا يعني أنه يمكنك ترتيب شركة الشحن، ونحن سوف شحن البضائع إلى الميناء البحري في الصين وفقا لإشعار الخاص بك، وسوف نفعل كل الأشياء المحلية في الصين. بعد البضائع مغادرة ميناء الصين,الرسوم الأخرى هي مسؤولية المشتري.
3-شحن إلى روسيا.
سنرسل البضائع بالطائرة، المشتري لا يحتاج لدفع أي ضرائب، أولا سنرسل البضائع إلى موسكو، الشاحن سيقوم بكل عمليات التخليص الجمركي، الشاحن سيدفع الضرائب مقدما.بعد وصول البضائع إلى موسكو، روسيا المحلية السريعة تسليم البضائع إلى مكانك. حتى المشتري لا داعي للقلق حول مشكلة الضرائب.
وقت الشحن حوالي 18 ~ 35 أيام عمل! لديه رقم تتبع تفصيلي ومعلومات تتبع.
موقع تتبع: https://www.17track.net/ru
4-التقاط من مصنعنا مباشرة.
يمكنك استخدام وكيل الشحن الخاص بك أو حساب DHL / TNT / Fedex الخاص بك يمكنك ترتيبها لالتقاطها من مصنعنا مباشرة
أو إذا كان لديك أي شركة شحن في الصين، يمكننا شحن البضائع إلى شركتك مباشرة. سنرسل لك جميع تفاصيل التعبئة مقدما.
